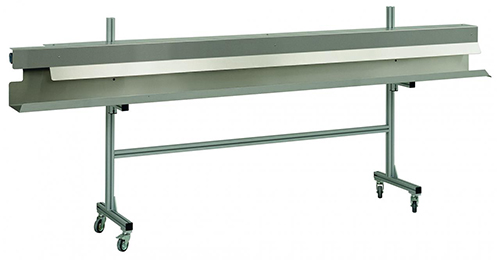

WireStacker 1000 — пассивный сборщик, предназначенный для сбора проводов, обрабатываемых на автоматах резки/ резки и зачистки Schleuniger. Провод подается в приемный лоток устройства WireStacker за счет работы транспортировочных роликов машины обработки провода. После окончания обработки заготовки провода, по сигналу от машины обработки провода, провод из приемного лотка укладывается в лоток сбора заготовок, откуда его легко может извлечь оператор установки.
Сборщик WireStacker 1000 рассчитан на работу с проводами сечением от 0.34 mm² (22 AWG).
Технические характеристики
Диаметр кабеля | Максимальный внешний диаметр 25,4 мм |
Диапазон длин кабеля | До 3000 мм, работа с кабелями большей длины зависит от типа кабеля |
Высота оси подачи провода | Регулируемая от 61 до 1060 мм |
Требования к сигналам управления | Синхронизированный по времени сигнал управления напряжением 24 В постоянного тока (WireStacker 1000 активируется электрическим сигналом управления от машины для резки и зачистки) |
Давление сжатого воздуха | 5-6 бар (WireStacker 1000 оснащен регулятором давления воздуха и манометром) |
Расход сжатого воздуха | 0,03 м3/мин, при давлении 550 кПа |
Размеры (Д×Ш×В) | 3000×470×1170 мм |
Масса нетто | 55 кг |
